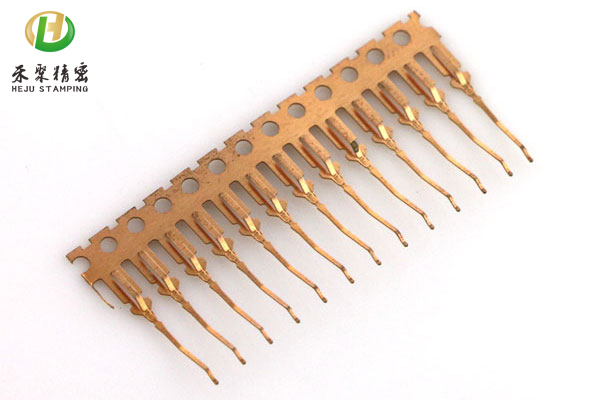

厚薄料端子之模具模座組立
1、 將厚薄料端子模具上，下模座外圍用一般8”(20cm)長之中目平剉，將毛邊及棱角去除。
2、上模座正面，下模座背面所有孔需倒角R0.5以上，Φ12.000定位孔裝入端圓周倒R1.0并拋光，主導柱孔裝入端圓周倒R1.0并拋光。
3、下模座背面所有落料孔四周倒C0.5(正面不倒)。
4、將厚薄料端子上、下模座用600#(200*54*27)油石推平去除毛邊。
5、將上、下模座用煤油清洗干凈，用氣槍將所有貫穿孔內之雜屑琢一吹干凈后，再次用酒精清洗干凈。
6、將主導柱置入端涂上少許機油，輕輕敲入下模座導柱孔。(要注意垂直度，需準備電燈及直角規)
7、蓋上上模座，用灌膠專用定位pin將上，下模座定位OK。
8、將主導套清洗干凈，放入上模座主導套孔。在每個導套周邊四個方向放入0.03~0.04硅鋼片，檢查每一個導套塞入硅鋼片后是否能轉動。
9、先取出一個導套周邊涂上LOT-680，然后緩緩旋轉壓入，直到碰到T=48.0mm之墊塊，此時導套上端約沉入模座平面1.0mm。
10、在厚薄料端子上模座前側刻上：模號，料號，合模高度，PITCH，料厚，料寬。
